Задержки


При передаче речи по IP-сети возникают намного большие, чем в ТфОП, задержки, которые, к тому же, изменяются случайным образом. Этот факт представляет собой проблему и сам по себе, но кроме того, усложняет обсуждаемую далее в этой главе проблему эха. Задержка (или время запаздывания) определяется как промежуток времени, затрачиваемый на то, чтобы речевой сигнал прошел расстояние от говорящего до слушающего. Покажем, что и как оказывает влияние на количественные характеристики этого промежутка времени.


Влияние сети

Во-первых, неустойчиво и плохо предсказуемо время прохождения пакета через сеть. Если нагрузка сети относительно мала, маршрутизаторы и коммутаторы, безусловно, могут обрабатывать пакеты практически мгновенно, а линии связи бывают доступны почти всегда. Если загрузка сети относительно велика, пакеты могут довольно долго ожидать обслуживания в очередях. Чем больше маршрутизаторов, коммутаторов и линий в маршруте, по которому проходит пакет, тем больше время его запаздывания, и тем больше вариация этого времени, т.е. джиттер. В главе 10, посвященной качеству обслуживания (QoS), будет показано, каким образом и с использованием каких протоколов и алгоритмов следует строить сети, чтобы минимизировать задержки и их джиттер.


Влияние операционной системы

Большинство приложений IP-телефонии (особенно клиентских) представляет собой обычные программы, выполняемые в среде какой-либо операционной системы, такой как Windows или Linux. Эти программы обращаются к периферийным устройствам (платам обработки речевых сигналов, специализированным платам систем сигнализации) через интерфейс прикладных программ для взаимодействия с драйверами этих устройств, а доступ к IP-сети осуществляют через Socket-интерфейс.

Большинство операционных систем не может контролировать распределение времени центрального процессора между разными процессами с точностью, превышающей несколько десятков миллисекунд, и не может обрабатывать за такое же время более одного прерывания от внешних устройств.
Это приводит к тому, что задержка в продвижении данных между сетевым интерфейсом и внешним устройством речевого вывода составляет, независимо от используемого алгоритма кодирования речи, величину такого же порядка, или даже больше.

Из сказанного следует, что выбор операционной системы является важным фактором, влияющим на общую величину задержки. Чтобы минимизировать влияние операционной системы, некоторые производители шлюзов и IP-телефонов используют так называемые ОС реального времени (VxWorks, pSOS, QNX Neutrino и т.д.), которые используют более сложные механизмы разделения времени процессора, действующие таким образом, чтобы обеспечивать значительно более быструю реакцию на прерывания и более эффективный обмен потоками данных между процессами.

Другой, более плодотворный подход - переложить все функции, которые необходимо выполнять в жестких временных рамках (обмен данными между речевыми кодеками и сетевым интерфейсом, поддержку RTP и т.д.), на отдельный быстродействующий специализированный процессор. При этом пересылка речевых данных осуществляется через выделенный сетевой интерфейс периферийного устройства, а операционная система рабочей станции поддерживает только алгоритмы управления соединениями и протоколы сигнализации, т.е. задачи, для выполнения которых жестких временных рамок не требуется. Этот подход реализован в платах для приложений IP-телефонии, производимых фирмами Dialogic, Audiocodes, Natural Microsystems. По такой же технологии выполнен и шлюз IP-телефонии в платформе Протей-IP, что позволило обеспечить высокое качество передачи речи.

Влияние джиггер-буфера

Проблема джиттера весьма существенна в пакетно-ориентированных сетях. Отправитель речевых пакетов передает их через фиксированные промежутки времени (например, через каждые 20 мс), но при прохождении через сеть задержки пакетов оказываются неодинаковыми, так что они прибывают в пункт назначения через разные промежутки времени. Это иллюстрирует рис. 3.1.

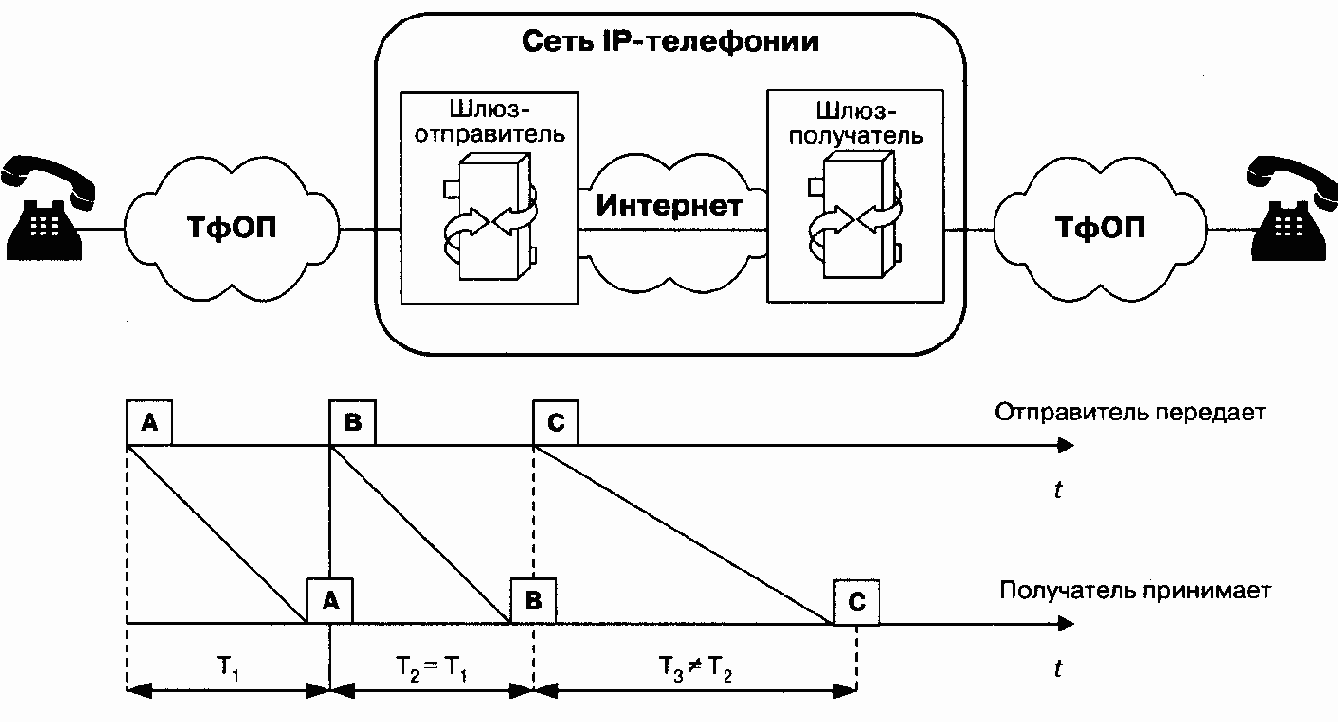

Рис. 3.1 Различие интервалов между моментами прибытия пакетов (джиттер)



Задержка прохождения пакетов по сети Т может быть представлена как сумма постоянной составляющей Т (время распространения плюс средняя длительность задержки в очередях) и переменной величины j, являющейся результатом джиттера: T=T±j.

Для того, чтобы компенсировать влияние джиттера, в терминалах используется т.н. джиттер-буфер. Этот буфер хранит в памяти прибывшие пакеты в течение времени, определяемого его емкостью (длиной). Пакеты, прибывающие слишком поздно, когда буфер заполнен, отбрасываются. Интервалы между пакетами восстанавливаются на основе значений временных меток RTP-пакетов. В функции джиттер-буфера обычно входит и восстановление исходной очередности следования пакетов, если при транспортировке по сети они оказались “перепутаны”.

Слишком короткий буфер будет приводить к слишком частым потерям “опоздавших” пакетов, а слишком длинный - к неприемлемо большой дополнительной задержке. Обычно предусматривается динамическая подстройка длины буфера в течение всего времени существования соединения. Для выбора наилучшей длины используются эвристические алгоритмы.

Влияние кодека и количества передаваемых в пакете кадров

Большинство современных эффективных алгоритмов кодирования/декодирования речи ориентировано на передачу информации кадрами, а не последовательностью кодов отдельных отсчетов. Поэтому в течение времени, определяемого длиной кадра кодека, должна накапливаться определенной длины последовательность цифровых представлений отсчетов. Кроме того, некоторым кодекам необходим предварительный анализ большего количества речевой информации, чем должно содержаться в кадре. Это неизбежное время накопления и предварительного анализа входит в общий бюджет длительности задержки пакета.

На первый взгляд, можно было бы заключить, что чем меньше длина кадра, тем меньше должна быть задержка. Однако, как будет показано ниже, из-за значительного объема служебной информации, передаваемой в RTP/UDP/IP-пакетах, передача маленьких порций данных очень неэффективна, так что при применении кодеков с малой длиной кадра приходится упаковывать несколько кадров в один пакет.


Кроме того, кодеки с большей длиной кадра более эффективны, поскольку могут “наблюдать” сигнал в течение большего времени и, следовательно, могут более эффективно моделировать этот сигнал.

ITU-T в рекомендации G.114 определил требования к качеству передачи речи. Оно считается хорошим, если сквозная задержка при передаче сигнала в одну сторону не превышает 150 мс (рис. 3.2). Современное оборудование IP-телефонии при включении “спина к спине” (два устройства - шлюза - соединяются напрямую) вносит задержку порядка 60-70 мс. Таким образом, остается еще около 90 мс на сетевую задержку при передаче IP-пакета от отправителя к пункту назначения, что говорит о возможности обеспечить при современном уровне технологии передачу речи с достаточно хорошим качеством.

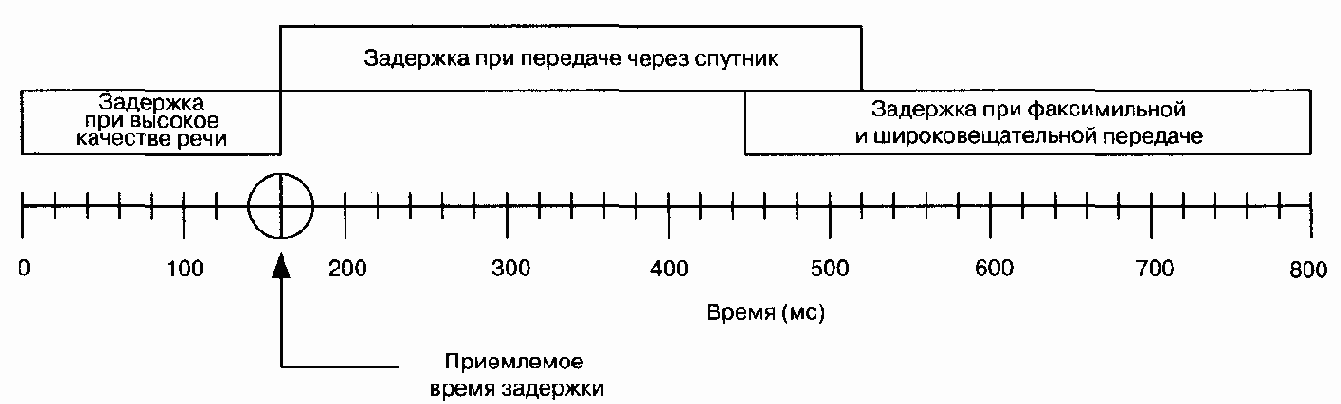

Рис. 3.2 Задержка при передаче

Авторам отнюдь не хотелось бы, чтобы у читателя сложилось впечатление, будто временные задержки - проблема исключительно IP-телефонии. Именно поэтому на рис. 3.2 приведены также характеристики спутниковой передачи, при которой требуется примерно 250 мс для того, чтобы сигнал достиг спутника и вернулся обратно к Земле (без учета затрат времени на обработку сигнала). Таким образом, полное время задержки превышает 250-300 мс. Согласно рекомендации G.114, такая задержка выходит за границы диапазона, приемлемого для передачи речи. Тем не менее, ежедневно значительное количество разговоров ведется по спутниковым линиям связи. Следовательно, приемлемое качество речи определяется, прежде всего, требованиями пользователей.
