Оборудование IP-телефонии

Привратник


В привратнике сосредоточен весь интеллект сетей IP-телефонии, базирующихся на рекомендации ITU Н.323. Сеть Н.323 имеет зонную архитектуру (рис. 5.6). Привратник выполняет функции управления зоной сети IP-телефонии, в которую входят терминалы, шлюзы и устройства управления конференциями, зарегистрированные у этого привратника. Разные участки зоны сети Н .323 могут быть территориально разнесены и соединяться друг с другом через маршрутизаторы. Следует обратить внимание на то, что коммутаторы кадров Ethernet и маршрутизаторы пакетов IP не являются сетевыми элементами Н.323, так как они работают на звеньевом или сетевом уровнях соответственно, в то время как оборудование Н.323 работает на прикладном уровне стека протоколов TCP/IP.

Рис. 5.6 Зона сети Н.323


В число наиболее важных функций, выполняемых привратником, входят:

• преобразование так называемого alias-aa?ana (eмени абонента, телефонного номера, адреса электронной почты и др.) в транспортный адрес сети с маршрутизацией пакетов IP (IP адрес и номер порта TCP);

• контроль доступа пользователей системы к услугам IP-телефонии при помощи сигнализации RAS (используются сообщения ARQ/ACF/ARJ);

• контроль, управление и резервирование пропускной способности сети;

• маршрутизация сигнальных сообщений между терминалами, расположенными в одной зоне; привратник может организовывать сигнальный канал непосредственно между терминалами или ретранслировать сигнальные сообщения от одного терминала к другому. В последнем случае привратник в любое время знает состояние конечных пользователей и может предоставлять дополнительные услуги, такие как переадресация, переключение связи, установка вызова на ожидание, перехват вызова и т.д. Хотя, справедливости ради, надо отметить, что эти услуги могут быть реализованы (согласно рекомендациям ITU H.450.X) в терминалах пользователей и предоставляться безучастия привратника.

В том случае, когда вызывающий абонент знает IP-адрес терминала вызываемого абонента, соединение между двумя устройствами может быть установлено без помощи привратника.
Это означает, что наличие в сети Н. 323 привратника не обязательно. Но, в то же время, следует отметить, что при наличии привратника обеспечивается мобильность абонентов, т.е. способность пользователя получить доступ к услугам с любого терминала в любом месте сети и способность сети идентифицировать пользователей при их перемещении из одного места в другое.

При отсутствии в сети привратника преобразование адреса вызываемого абонента, поступающего со стороны ТфОП в формате Е. 164, в транспортный адрес IP-сети должно выполняться шлюзом.

В одной сети может находиться несколько привратников, которые должны взаимодействовать между собой. Следует особо отметить, что хотя привратник является отдельным логическим элементом сети, он может быть реализован в терминале, в шлюзе, в устройстве управления конференциями или в устройствах, не специфицированных в рекомендации Н.323. Примерами таких устройств могут быть система распределения вызовов, учрежденческая телефонная станция, система обработки телефонных карт, система речевой почты и другие приложения.



5.7 Устройство управления конференциями

Рекомендация Н.323 предусматривает три вида конференций (рис. 5.7).

Первый вид - централизованная конференция, в которой оконечные устройства соединяются в режиме точка-точка с устройством управления конференциями (MCU), контролирующим процесс создания и завершения конференции, а также обрабатывающим потоки пользовательской информации.

Второй вид - децентрализованная конференция, в которой каждый ее участник соединяется с остальными участниками в режиме точка - группа точек, и оконечные устройства сами обрабатывают (переключают или смешивают) потоки информации, поступающие от других участников конференции.

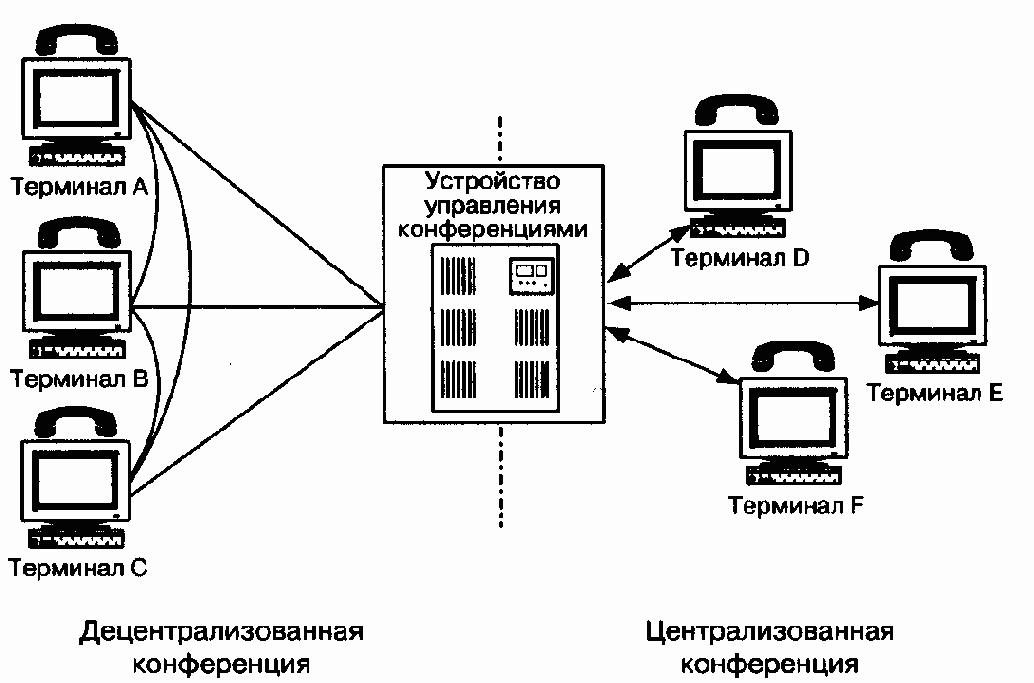

Рис. 5.7 Разные виды конференции в сети Н.323

Третий вид - смешанная конференция, т.е. комбинация двух предыдущих видов.

Преимущество централизованной конференции - сравнительно простые требования к терминальному оборудованию, недостаток -большая стоимость устройства управления конференциями.



Для децентрализованной конференции требуется более сложное терминальное оборудование, кроме того, желательно, чтобы в сети поддерживалась передача пакетов IP в режиме многоадресной рассылки (IP multicasting). Если сеть не поддерживает этот режим, терминал может передавать информацию к каждому из остальных терминалов, участвующих в конференции, в режиме точка-точка, но это становится неэффективным при числе участников более четырех.

Устройство управления конференциями MCU содержит один обязательный элемент - контроллер многоточечных соединений - Multipoint controller (МС). Кроме того, MCU может содержать один или более процессоров для обработки информации пользователей при многоточечных соединениях - Multipoint processor (MP). Следует отметить, что контроллер МС и процессор MP являются самостоятельными логическими устройствами Н.323 и что контроллер может существовать независимо от процессора (обратное неверно). Контроллер может быть физически совмещен с привратником, со шлюзом или с MCU, a MCU, в свою очередь, может быть совмещено со шлюзом или с привратником (рис. 5.8).

Контроллер конференций должен использоваться для организации конференции любого вида. Он организует обмен между участниками конференции данными о функциональных возможностях (capabilities) их терминалов, указывает, в каком режиме (с использованием каких кодеков) участники конференции могут передавать информацию, причем этот режим может изменяться в ходе конференции, например, при подключении к ней нового участника. Таким образом, контроллер МС определяет режим конференции (selected communication mode - SCM), который может быть общим для всех участников конференции или отдельным для каждого из них.

Примечание: шлюз, привратник и устройство управления конференциями могут представлять собой единое устройство

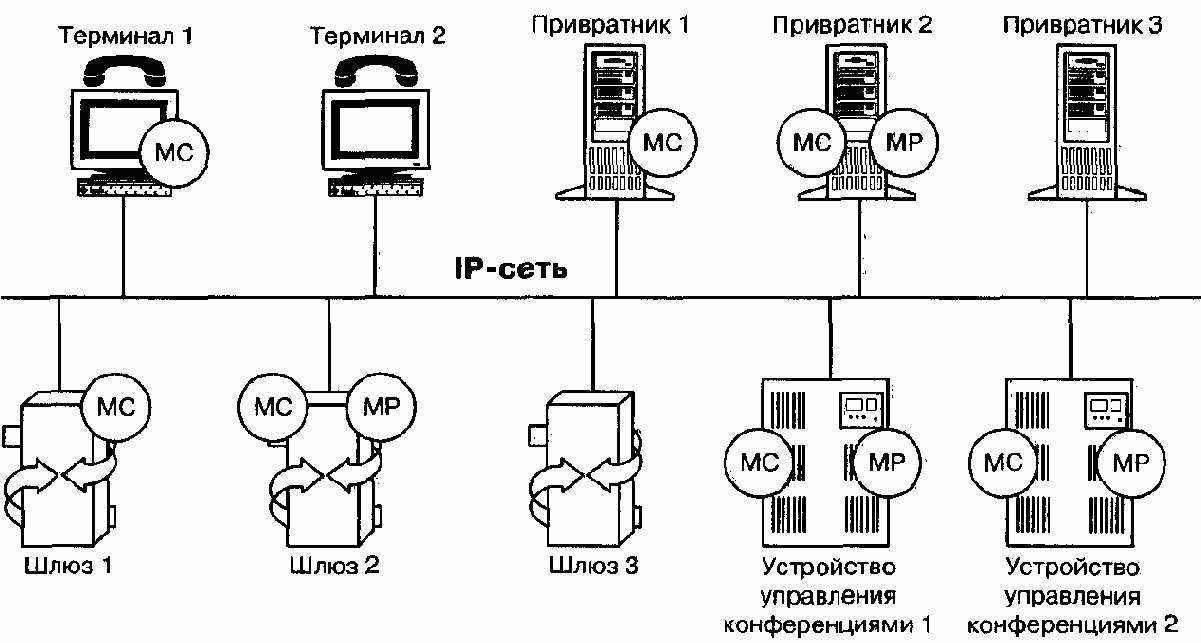

Рис. 5.8 Возможная реализация МС и МР в оборудовании Н.323

Так как в сети может быть несколько контроллеров МС, то для каждой вновь создаваемой конференции должна проводиться процедура определения ведущего и ведомого оборудования, для того, чтобы выявить тот из контроллеров МС, который будет управлять данной конференцией.

При организации централизованной конференции, кроме контроллера МС, должен использоваться процессор МР, обрабатывающий пользовательскую информацию и отвечающий за переключение или смешивание речевых потоков, видеоинформации и данных. При организации децентрализованной конференции процессор МР не используется.
