Применение технологии HDSL для уплотнения абонентских линий


В главе 2 подробно рассмотрены малоканальные системы уплотнения абонентских ли­ний (АЛ), основанные на технологии DSL со скоростью потока 160 кбит/с. Принимая во вни­мание потребность операторов связи в достижения коэффициента уплотнения АЛ в 30/60 раз без применения концентрации, были разработаны системы уплотнения АЛ, основанные на технологиях HDSL, то есть с более высокой линейной скоростью. Одним из примеров таких систем является система уплотнения УПГ-60 (UPG 60).

Система УПГ-60

Система УПГ-60 обеспечивает независимую работу 30 телефонных каналов по одной паре или 60 телефонных каналов по двум парам. В сочетании с оборудованием линейного тракта WATSON4 (производства Schmid Telecom) обеспечивается независимое подключение 60 абонентов по одной паре.

Система УПГ-60 основана на применении технологий HDSL, используемых в линейном тракте аппаратуры уплотнения и обеспечивающих дуплексную передачу со скоростью 2048 кбит/с (Е1) по двум парам медного кабеля. Благодаря использованию модуляции САР (см. выше), имеется возможность нагружать системами УПГ-60 до 50-80% пар в одном кабеле.

Согласно международным стандартам, для HDSL систем используются две технологии линейного кодирования - 2B1Q или САР. Система УПГ основана на наиболее прогрессивной из них - САР. В качестве линейного тракта УПГ-60 может быть применена также система SDSL (Single-Pair Symmetrical Subscriber Line) WATSON4, построенная на технологии CAP-128. Дальность работы оборудования без регенераторов приведена в табл. 4.5.

Таблица 4.5. Допустимая длина уплотняемой АЛ для систем УПГ-60 и ИКМ-30

Диаметр жилы, мм

Максимальная длина уплотняемой линии, км



Число пар, используемых для передачи

И КМ 30 (HDB3 или AMI)

УПГ-60 (САР-64)

УПГ-60 совместно с WATSON4 (САР- 128)

2 пары

2 пары

1 пара

0,4

1,2

4-5

3,1

0,5

1,5

5-6

3,9

0,6

2,0

6-8

4,8

1,2

4

16-22

8,0

Принцип построения оборудования УПГ-60 (рис. 4.17) схож с упомянутыми выше мало­канальными системами уплотнения.
Подключение к телефонной станции к абонентским ком­плектам осуществляется по 2-проводному аналоговому интерфейсу с сигнализацией по шлейфу. Далее производится аналого-цифровое преобразование и формирование группового потока со скоростью 2 Мбит/с. На стороне абонентского полукомплекта производится обрат­ное аналого-цифровое преобразование и восстановление сигналов сигнализации. Допускает­ся подключение любых типов телефонов, а также модемов и факсимильных аппаратов. Под­держиваются сигналы изменения полярности и тарификации для таксофонов. Аналого-цифровое преобразование в системе УПГ-60 производится в соответствии с алгоритмом ИКМ с последующим сжатием алгоритмом АДИКМ до скорости 32 кбит/с.

Как правило, для соединения станционного и абонентского полукомплектов использу­ются две пары (АЛ). По каждой из них транслируются цифровые потоки со скоростью 1168 кбит/с, что соответствует 30 телефонным каналам. Таким образом, достигается резервирова­ние работы оборудования. Предусмотрены два типа резервирования: приоритетное и горя­чее. При первом, в случае повреждения одной из пар, поддерживается работа 30 каналов, запрограммированных как приоритетные, оставшиеся 30 каналов отключаются. При горячем резервировании система обеспечивает не 60, а 30 телефонных каналов, которые параллельно транслируются по каждой из пар, таким образом при повреждении любой из них связь не те­ряется.

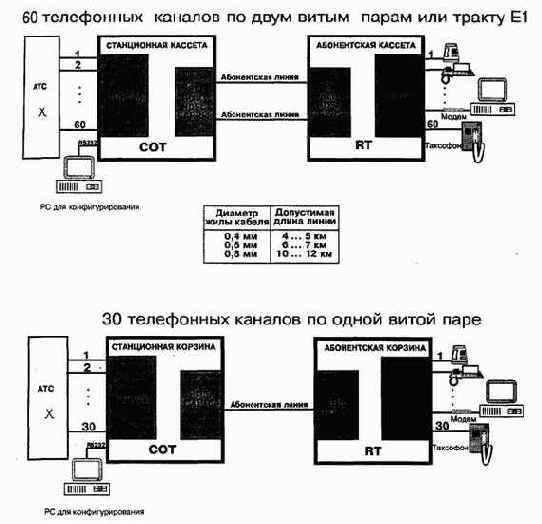

Рис. 4.17. Структура оборудования УПГ-60

Для достижения максимального коэффициента уплотнения АЛ возможно применение в качестве линейного тракта системы УПГ-60 оборудования SDSL WATSON4. Оборудование WATSON4 позволяет организовать дуплексную передачу цифрового потока 2 Мбит/с по одной паре медного кабеля. В этом случае система УПГ обеспечивает работу 60 каналов по одной АЛ, дальность ее работы, правда, несколько снижается.

Станционный и абонентский полукомплекты оборудования УПГ-60 представляют собой модульную кассету стандартного размера (19"), куда устанавливаются общие на каждую кас­сету модули мультиплексора, линейного тракта и источника питания, а также платы каналов по числу задействованных телефонных каналов (до 60 телефонных каналов на одну кассету, по 6 интерфейсов FXO (станционных) или FXS (абонентских) на одну плату.Модули линейного тракта в базовом комплекте - приемопередатчики HDSL для работы по двум парам. Для ра­боты по одной паре система комплектуется линейными платами Е1 и автономным оборудова­нием линейного тракта WATSON4, также выполненным в конструктиве 19".

Электропитание осуществляется от станционных батарей напряжением 36-72 В или от сети 220 В через внешний выпрямитель-преобразователь. Температурный диапазон работы станционного полукомплекта оборудования - 0°.,.+40°С, абонентских полукомплектов и реге­нераторов -10°...+60°С.
