Модемы "голос+данные"
Довольно часто встречается ситуация, когда ввиду дефицита кабельных линий выделение отдельной пары под включение в сеть передачи данных требует от абонента отказа от одной из телефонных линий. В условиях растущего спроса на услуги такая ситуация повторяется чаще и чаще. Кроме того, если оператор сети передачи данных не является одновременно собственником абонентской распределительной сети, использование дополнительной пары для включения в сеть означает необходимость арендных платежей.
Для решения перечисленных выше проблем разработаны специальные модемы, получившие название "голос+данные" (Data over Voice).
В модемах "голос+данные" применяются несколько различных технологий. Первая из них реализовала достаточно простую идею переноса спектра, используемого для передачи данных, в высокочастотную область. То есть данные как бы передавались "над голосом" -отсюда и название (дословный перевод Data over Voice означает "Данные над голосом"). Эта технология достаточно проста, недорога в реализации и распространена. Ее главным недостатком является низкая скорость передачи данных (как правило, до 19200 бит/с в асинхронном режиме) и довольно небольшая дистанция, ограниченная как "голосовой" составляющей соответственно допустимому затуханию в АЛ, так и цифровой частью из-за довольно примитивной схемы модуляции. Другой проблемой для модемов такого типа являются импульсные помехи при передаче данных, вызываемые набором номера и другими сигналами абонентской сигнализации, передаваемыми по абонентской линии для нужд телефонной связи. Тем не менее, ввиду дешевизны, многие производители до сих пор производят модемы по описанной выше технологии. Довольно известны изделия фирм DVM, RAD, ASCOM, а также нескольких отечественных производителей.
Следующим шагом в развитии технологии "голос+данные" стала разработка модемов с полностью цифровым методом передачи линейного сигнала (рис. 3.6).
В таких модемах, соз данных по технологии DSL, цифровой групповой поток (160 кбит/с) разделяется на три составляющих. Первая часть потока (64 кбит/с) отводится под канал передачи данных, то есть попросту выводится на пользовательский интерфейс V.24 или V.35. Вторая часть (64 кбит/с) используется для передачи речи с применением стандартного для телефонии кодирования ИКМ. Третья часть (32 кбит/с) используется для передачи сигналов управления удаленным модемом (для функции централизованного сетевого управления) и сигналов телефонной сигнализации. Естественно, такой подход к построению модема требует значительных аппаратных затрат, не только на реализацию ИКМ-кодека, но и на цепи, обеспечивающие восстановление сигналов абонентской сигнализации (набор номера, вызывной сигнал, различные зуммеры). Из-за этого стоимость готового изделия получается несколько более высокой по сравнению с подходом "Данные над голосом". Тенденции снижения цен на комплектующие (ИКМ-кодеки и U-интерфейсы), правда, могут изменить ситуацию в ближайшем будущем. Преимуществами описанного подхода являются более высокая скорость передачи данных, синхронный режим передачи, цифровизация, а следовательно, улучшение качества телефонной линии, отсутствие сбоев и помех от сигналов сигнализации. Кроме того, при использовании регенераторов практически снимаются ограничения на дальность работы аппаратуры.
Модемы "голос+данные" по технологии DSL производятся или планируются к производству большинством фирм, работающих в этой области - ASCOM, RAD, NATEKS, PATTON и др.
Следующим шагом является применение технологий HDSL Несколько фирм, производящих аппаратуру HDSL с линейным кодированием 2B1Q, анонсировали модемы с встроенной функцией передачи голоса, реализованной по описанной выше (для DSL модемов) схеме. Один из временных интервалов (64 кбит/с) отводится под передачу голоса с кодированием ИКМ. Для передачи данных остается 1984 кбит/с. Другой подход реализуют производители модемов HDSL по технологии САР.Так как модуляция САР не использует частотный диапазон аналогового телефонного канала, имеется возможность с помощью фильтров разделить полосу пропускания телефонной медной линии на две составляющих - высокочастотную использовать для HDSL передачи, а низкочастотную составляющую - для обычного аналогового телефонного канала. Устройства, необходимые для такого разделения, называются разделителями, или потс-сплиттерами (от английского POTS splitter - разделитель телефонного канала), и производятся несколькими фирмами.

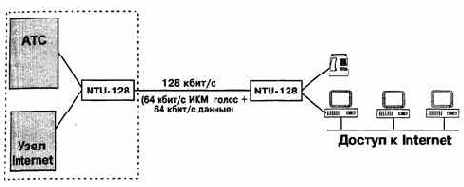

Рис. 3.6. Применение модемов "голос+данные"
По мнению многих экспертов, модемы "голос+данные" найдут широкое применение с развитием сети Internet. Уже сегодня ведущие провайдеры услуг Internet используют эти технологии в своих сетях.
