Интерфейсное оборудование для радиотелефонов


Преобразователь DTMF- клавиатура.


Применяется в интерфейсах, использующих  пульсовые режимы набора на абонентском аппарате и

сигналы коммутации клавиатуры трубки  радиотелефона  ( вариант 2.4 ).

Схема имеет следующий вид, рис.10:

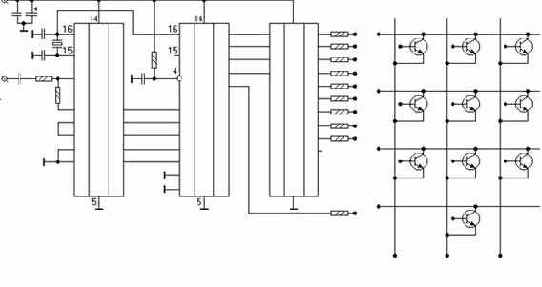

Рис.10.Преобразователь DTMF- клавиатура.

Сигналы DTMF набора из цепи питания абонентского аппарата поступают на вход приемника DTMF сигналов D1, с выхода которого поступают на вход микропроцессора D2, где преобразуются в параллельный код и через дешифратор D3 поступают на транзисторную матрицу коммутации клавиатуры трубки радиотелефона.
