Интерфейсный модуль для DTMF набора.


Применяется в интерфейсных комплексах, использующих DTMF (тоновые) режимы набора на абонентском аппарате

(варианты 2.1,  2.2,  2.3,  2.4  ).

Обеспечивает эмуляцию телефонной линии на стороне абонентского аппарата:

-питание абонентского аппарата по постоянному току;

-передачу речевого или информационного сигнала между абонентским аппаратом и речевым каналом трубки радиотелефона;

-передачу сигнала вызова к абонентскому аппарату;

-передачу  DTMF сигналов от абонентского аппарата к речевому каналу трубки радиотелефона;

-подачу сигналов включения трубки радиотелефона при включении абонентского аппарата;

-подачу сигналов выключения трубки радиотелефона при выключении абонентского аппарата;



Схема имеет следующий вид, рис.7:

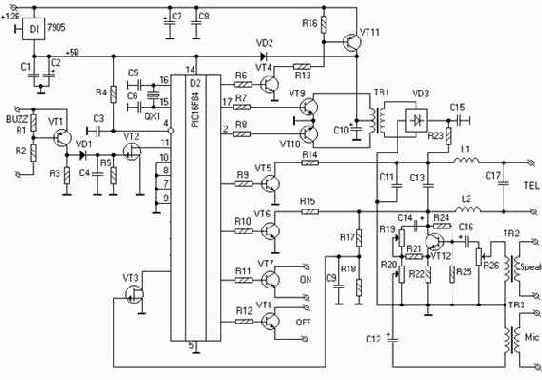

Рис.7.Схема электрическая принципиальная интерфейсного модуля для DTMF набора.



Модуль содержит следующие основные узлы:

-узел приема сигнала вызова от трубки радиотелефона (VT1, VT2);

-преобразователь напряжения (VT9, VT10, VD3);

-генератор сигнала вызова для абонентского аппарата ( VT9, VT10, VT5, VT6, VT4, VT11 );

-дифференциальное устройство (VT12);

-цепь включения трубки радиотелефона (VT7);

-цепь выключения трубки радиотелефона (VT8);

-устройство управления (D2).



Модуль соединяется с абонентским аппаратом по цепи "TEL".

Модуль соединяется с трубкой радиотелефона по цепям: "BUZZ", "Speak", "Mic".

Напряжение питания подается по цепи "+12В".



Модуль работает следующим образом:

Встроенный преобразователь напряжения обеспечивает питание абонентского аппарата по постоянному току.

При поступлении сигнала вызова по цепи BUZZ, преобразователь напряжения питается от напряжения 12В, с помощью транзисторов VT4, VT11, обеспечивая в цепи абонентского аппарата напряжение до 110 В. Транзистор VT6 обеспечивает необходимое на время формирования вызывного сигнала шунтирование  аналоговой цепи VT12 С помощью транзисторов VT5 осуществляется модуляция напряжения в цепи абонентского аппарата с частотой 25 Гц, обеспечивая формирование сигнал вызова.

В режиме набора и разговора работает аналоговая дифференциальная цепь на основе транзистора VT12. С ее помощью обеспечиваеся

прохождение аналоговых сигналов от абонентского аппарата в цепь микрофона трубки радиотелефона, а также из цепи динамика трубки радиотелефона к абонентскому аппарату.
